防火卷簾門與石材墻面收口施工工藝

　　防火卷簾門與石材墻面收口施工工藝

　　本工藝適用于工業、民用建筑工程中石材墻面中設置單/雙軌卷簾門工程。

　　裝飾條與石材角度不得大于90度。采用焊接或錨栓鏈接，不得采用螺絲連接，避免擰進滑軌槽內釘頭掛住卷簾布影響升降。

　　一、施工工藝流程

　　定位、安裝支架→安裝卷簾卷筒、傳動裝置→裝簾板(布)→安裝墻面導軌→安裝石材墻面收口板→安裝裝飾條

　　二、工藝方法

　　(1)定位、安裝支架

　　依據圖紙，放線確定防火卷簾安裝位置，確保卷簾頂部無設備管道穿過。根據卷簾門大小選用適當?shù)呐蛎浡菟?φ12-φ16)固定支架底座使其安裝牢固;

　　(2)安裝卷簾卷筒、傳動裝置

　　安裝卷簾筒既主軸、副軸：在軸安裝以前檢查軸頭焊接、防銹處理，然后使用相應的起重工具進行吊裝，支架內六角螺栓一定要安裝牢固，然后進行平軸，軸平度誤差每米不超過2mm;安裝開閉機傳動裝置：用4個φ12mm螺栓將其固定在大支架上并上好鏈條，空載試運行。將簾布安裝在卷筒上，負載試運行，調試兩簾面，使其同步運行。安裝電控箱按鈕盒。

　　(3)裝簾板(布)

　　簾布表面應平整，首板與布的直線度每米不得大于1.5mm。

　　(4)安裝墻面導軌

　　保證兩導軌中心距，并注意導軌凹槽方向一致(與防風鉤的方向一致)，導軌的滑動面光滑平直，直線度每米不得大于1.5mm，全長垂直度不超過0.12%。簾面嵌入導軌的深度符合GB14102。側導軌的焊接應牢固，連接件間距≤600mm，分兩段對稱雙面焊，安裝后垂直度每米不得大于5mm，全長垂直度不得超過20mm。

　　簾板嵌入導軌的深度應符合下列要求：

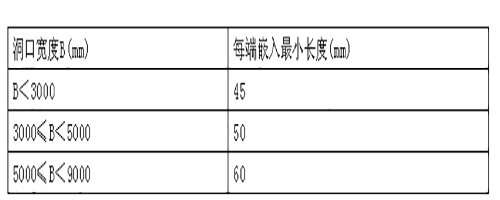

　　簾板嵌入導軌的深度表

　　(5)安裝石材墻面收口板

　　檢查收邊板鋼架掛件(平墊、彈簧墊安)放齊全則擰緊螺帽。將石材的下槽內少量云石膠，然后將石板插入;調整石板的左右位置找完水平、垂直、方正后將石板下槽內抹滿AB膠，不允許膠外溢，膠僅允許刮在開槽內，立板兩側及上下窄立面不允許掛膠或存有殘留膠。將上部的掛件插入抹少量云石膠后的石材槽并擰緊固定掛件的螺帽，再用靠尺板檢查有無變形。檢查無誤后將石材上槽涂滿AB膠。按上述步驟進行收邊板第2層及各層的石板安裝。

　　(6)安裝裝飾條

　　檢查石材邊板預留裝飾條板安裝尺寸是否合適，安裝裝飾條，材質為不銹鋼或者鋁板，安裝方式為裝飾條伸進石材預留槽內與卷簾滑軌焊接，焊接前調整好裝飾條板位置，要順直，與石材成90度角或，避免影響卷簾布升降。

　　三、質量驗收標準

　　(1)主控項目

　　密封性，防火卷簾導軌與現澆墻體(砌筑墻)連接可用角鋼、膨脹螺栓固定。

　　檢查滑軌內防風鉤設置在安裝裝飾收編條時是否有效。

　　聯體末尾板，雙軌卷簾底梁

　　(2)一般項目

　　卷簾在導軌運行應平穩、順暢，不能與石材墻面及裝飾條摩擦。

　　卷簾門機應有耐火檢驗合格證明，安裝應牢固，安裝需留出檢修空間。

　　電動卷簾門機應有限位開關，卷簾啟閉至上下限時能自動停止，復位誤差≤20mm.應設手動啟閉裝置，具有手動自動啟閉功能，并有控制卷簾在任何位置停止的功能。

　　自動控制的保險裝置應安裝在卷簾附近2米范圍內的可見部位。

　　門楣的材料及構造必須滿足防火、防煙要求。門楣與卷簾的間隙應≤2mm。
